Skrzynka przekaźników i bezpieczników w kabinie samochodu


W skrzynce bezpieczników umieszczonej w kabinie samochodu znajduje się 50 gniazd bezpieczników. Skrzynka znajduje się pod schowkiem w desce rozdzielczej. Znajdują się tu także bezpieczniki zapasowe. Narzędzia do wymiany bezpieczników znajdują się w skrzynce bezpieczników/przekaźników w komorze silnika, patrz.

Wymiana bezpiecznika:

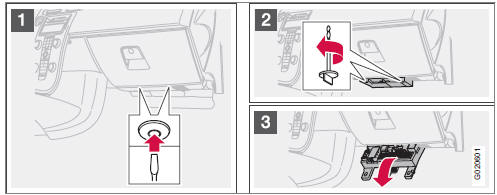

  1. Wcisnąć środkowe trzpienie zacisków (1) na głębokość około 1 cm, a następnie wyciągnąć zaciski i zdjąć osłonę skrzynki bezpieczników.
  2. Wykręcić oba przytrzymujące skrzynkę bezpieczników wkręty motylkowe (2), obracając je w lewo.
  3. Odchylić częściowo do dołu skrzynkę bezpieczników (3). Pociągnąć w kierunku siedzenia, do momentu jej zatrzymania. Całkowicie opuścić skrzynkę bezpieczników.

    Skrzynkę bezpieczników można całkowicie odczepić.

  4.  Skrzynkę bezpieczników zamyka się, wykonując powyższe czynności w odwrotnej kolejności.
  5.  Wyjąć trzpienie ze środkowej części zatrzasków. Założyć osłonę skrzynki bezpieczników i włożyć zatrzaski. Włożyć trzpienie w zatrzaski. Spowoduje to rozszerzenie zatrzasków i unieruchomi osłonę skrzynki bezpieczników.

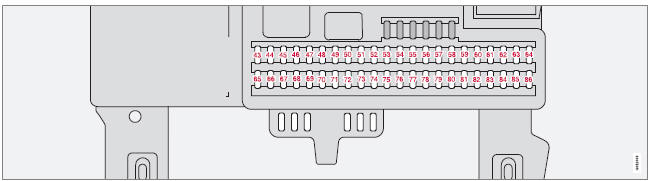

Skrzynka przekaźników i bezpieczników w kabinie samochodu


  1. System telematyczny*, system audio, RTI*, Bluetooth* 15 A
  2.  Czołowe poduszki powietrzne (SRS), moduł sterujący silnika (silnik 5-cyl., D4162T) 10 A
  3.  Gniazdo elektryczne w kabinie 15 A
  4.  Oświetlenie kabiny i schowka, oświetlenie podłogi 5 A
  5.  Oświetlenie wnętrza, zdalne sterowanie otwieraniem drzwi garażowych* 5 A
  6.  Spryskiwacz tylnej szyby 15 A
  7. Układ SRS 10 A
  8.  Wolne miejsce -
  9.  Element PTC podgrzewacza powietrza*, cewka przekaźnika podgrzewanego filtra paliwa (5-cyl. silnik wysokoprężny) 10 A
  10.  Moduł sterujący skrzyni biegów, układ ABS 5 A
  11.  Wspomaganie kierownicy 10 A
  12.  Układ wspomagający parkowanie*, światła ksenonowe* 10 A
  13. Moduł sterujący układu Keyless* 20 A
  14.  Odbiornik zdalnego sterowania, syrena* 10 A
  15.  Złącze transmisyjne (DLC), włącznik świateł hamowania 15 A
  16.  Prawe światło drogowe, cewka przekaźnika świateł dodatkowych* 7,5 A
  17.  Lewe światło drogowe 7,5 A
  18.  Podgrzewanie fotela kierowcy 15 A
  19. Podgrzewanie fotela pasażera 15 A
  20.  Okno dachowe* 20 A
  21.  Wolne miejsce -
  22.  Wolne miejsce -
  23.  System audio, system audiotelefoniczny 5 A
  24.  System audio, system audiotelefoniczny, układ klimatyzacji 10 A
  25.  Wolne miejsce -
  26.  Układ automatycznej kontroli prędkości 5 A
  27.  Układ klimatyzacji, czujnik deszczu, przyciski systemu BLIS*, układ wspomagający parkowanie*, DRIVe 5 A
  28.  Wolne miejsce -
  29.  Wolne miejsce -
  30.  Wolne miejsce -
  31. Okno dachowe*, górna konsola oświetlenia wnętrza, sygnalizacja niezapięcia pasów bezpieczeństwa tylnych siedzeń, przyciemnianie wewnętrznego lusterka wstecznego* 5 A
  32.  Pompa paliwowa 15 A
  33.  Wolne miejsce -
  34.  Wolne miejsce -
  35.  Wolne miejsce -
  36.  Wolne miejsce -
  37.  Światło cofania, przyciemnianie wewnętrznego lusterka wstecznego (sygnał) 5 A
  38.  Wolne miejsce -
  39.  Wolne miejsce -
  40.  Zasilanie prawych przednich drzwi 25 A
  41.  Zasilanie lewych przednich drzwi 25 A
  42.  Elektrycznie sterowany fotel pasażera 25 A
  43. Elektrycznie sterowany fotel kierowcy 25 A
  44.  Oświetlenie kabiny, oświetlenie w bagażniku, elektryczne fotele, wskaźnik poziomu paliwa (2.0F) 5 A
