Twarda osłona bagażu

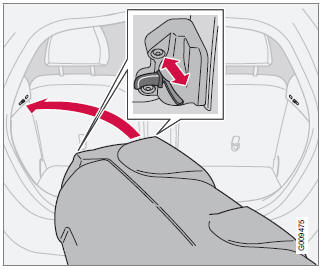

Zamocowanie osłony bagażu

  1.  Przed umieszczeniem osłony w bagażniku odciągnąć wszystkie cztery zaczepy, odsuwając przyciski blokujące do tylnego położenia. Zaczepy zatrzymają się w położeniu odciągniętym.
  2.  Podnieść ostrożnie osłonę i włożyć ją bokiem do bagażnika, a następnie odwrócić ją i odchylić jej przednią krawędź lekko do góry.

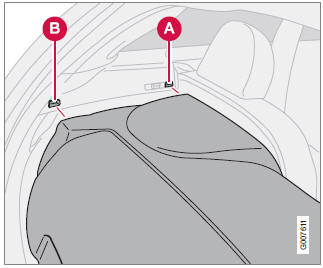

Zamocowanie osłony bagażu


Blokady i bolce wspierające.

  1.  Umieścić przednią część dwóch bolców wspierających pod gniazdami (A) po obu stronach.
  2.  Ustawić osiowo jedno z tylnych gniazd (B) i zaczep osłony, a następnie wsunąć zaczep w gniazdo, przesuwając przycisk blokujący do przodu.
  3.  Ustawić osiowo drugie gniazdo i zaczep osłony, a następnie wsunąć zaczep w gniazdo, przesuwając przycisk blokujący do przodu.
  4.  Wysunąć kolejno przednie zaczepy, tak aby zostały zablokowane w gniazdach (A).

    Pokrywę osłony bagażu można podnieść na czas załadunku.

UWAGA Osłona bagażu nie pełni funkcji zabezpieczania ładunku. Nigdy nie kłaść bagażu na rozpostartej osłonie. Mocowanie bagażu, patrz.

Wyjmowanie osłony bagażu:

  1.  Wysunąć przednie zaczepy z gniazd (A) do pozycji tylnej, odciągając do tyłu przyciski blokujące po obu stronach.
  2.  Wysunąć tylne zaczepy z gniazd (B) do pozycji tylnej, odciągając do tyłu przyciski blokujące po obu stronach.
  3.  Unieść i obrócić osłonę wewnątrz bagażnika, a następnie wyjąć ją z bagażnika.
