Fiat Tipo: Zespół optyczny na pokrywie tylnej

Fiat Tipo –> W razie awarii –> Wymiana żarówki –> Wymiana żarówki świateł zewnętrznych –> Zespół optyczny na pokrywie tylnej

Światła pozycyjne i światła cofania

Aby wymienić jedną lub więcej żarówek, należy:

  • otworzyć pokrywę tylną i za pomocą śrubokręta z wyposażenia wyjąć pokrywę inspekcyjną 1  montowaną na wcisk;

Światła pozycyjne i światła cofania


  • rozłączyć złącze elektryczne środkowe;

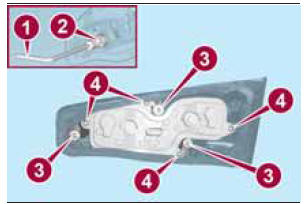

  • za pomocą klucza w kształcie litery "L" 1  i specjalnej tulei sześciokątnej 2, znajdujących się na wyposażeniu, odkręcić trzy nakrętki mocujące 3 i wyjąć zespół klosza z pokrywy;

Światła pozycyjne i światła cofania


  • odkręcić cztery śruby 4  i wyjąć oprawę żarówki;

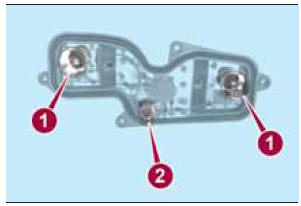

  • aby wymienić żarówki świateł pozycyjnych 1 , należy wywrzeć delikatny nacisk na żarówkę (w kierunku osiowym) i jednocześnie przekręcić ją w lewo ("jest zamontowana na wcisk");

Światła pozycyjne i światła cofania


  • aby wymienić żarówkę światła cofania 2, wystarczy wysunąć żarówkę w całości szklaną z odnośnej oprawy żarówki;
  • po dokonaniu wymiany zamontować oprawę żarówki na zespole klosza i przykręcić na miejsce śruby 4 ;
  • zamontować zespół na pokrywie i, za pomocą klucza w kształcie litery "L" z wyposażenia 1 oraz specjalnej tulei sześciokątnej 2, przykręcić do oporu trzy nakrętki mocujące 3;
  • zamontować na miejsce pokrywę inspekcyjną 1 , sprawdzając poprawność umocowania jej.

    Umiejscowienie żarówek świateł tylnych

    Światła pozycyjne  Światła pozycyjne/Światła stop  Kierunkowskaz  Światło cofania ...

    Zespół optyczny na karoserii

    Światła pozycyjne/Stop i kierunkowskazy Aby wymienić jedną lub więcej żarówek, należy: otworzyć pokrywę tylną i wyj& ...
